1.1 Definicije i primarne funkcije

Osigurač je ključni električni sigurnosni uređaj dizajniran za zaštitu od prekomjerne struje prekidanjem električnih krugova kada prekomjerna struja teče kroz njih. Osnovna funkcija osigurača oslanja se na kontrolirani mehanizam taljenja gdje se metalni element, obično izrađen od srebra, bakra ili legure cinka, topi i stvara lučni razmak kada je podvrgnut razinama struje iznad svog nazivnog kapaciteta. Ovaj kontrolirani prekid sprječava oštećenje električne opreme, ožičenja i eliminira opasnost od požara u električnim sustavima.

Glavne funkcije uključuju:

Prekostrujna zaštita:Sprječava pregrijavanje ili zapaljenje vodiča i komponenti.

Mehanička podrška:Osigurač mora sigurno pristajati unutar držača ili utičnice, a istovremeno održavati nizak kontaktni otpor.

Mogućnost servisiranja:Drugačijivrste osiguračadizajnirani su za jednostavnu zamjenu ili održavanje na terenu.

Ključne varijante uključujublokovi osigurača, stezaljke osigurača, idržači patrona, svaki optimiziran za različite slučajeve upotrebe.

1.2 Gdje se koriste držači osigurača (snimke industrije)

Različite industrije oslanjaju se na osigurače kako bi osigurale sigurnost i pouzdanost:

Potrošačka elektronika:Mali osigurači montirani na patrone i PCB-u prijenosnim računalima, televizorima i uređajima.

Automobili:Nožčasti osigurači i umetnuti držači štite kabelske snopove od 12 V/48 V, EV baterije i DC-DC pretvarače.

Industrijska kontrola:Cilindrični osigurači i držači DIN tračnica u centrima za upravljanje motorima i razvodnim uređajima.

Visokonaponske mreže:Vijčani ili kvadratni{0}}osigurači za transformatore i distribuciju.





2.1 Niskonaponski naspram visokonaponskih osigurača

Temeljna razlika između niskonaponskih i visokonaponskih osigurača leži u njihovoj konstrukciji, materijalima i predviđenom radnom okruženju. Niskonaponski osigurači obično rade u sustavima s naponima do 1000 V AC ili 1500 V DC, koji obuhvaćaju stambene, komercijalne i lake industrijske primjene. ovevrste osiguračaobično se nalaze u distribucijskim pločama, centrima za upravljanje motorima i zaštitnim krugovima opreme gdje se očekuju umjerene struje kvara i naponi.

Visokonaponski osigurači, naprotiv, projektirani su za električne sustave koji prelaze 1000 V AC, često u rasponu od 3 kV do 38 kV u srednjenaponskim aplikacijama i iznad 38 kV u visokonaponskim prijenosnim sustavima. Konstrukcija tipova visokonaponskih osigurača uključuje specijalizirane-medije za gašenje luka, kao što je silikatni pijesak ili specijalizirani plinovi, za učinkovit-prekid visokoenergetskih struja kvara. Ovi osigurači imaju robusna keramička ili kompozitna kućišta dizajnirana da izdrže mehanička naprezanja nastala tijekom prekida kvara i daju odgovarajuće električne zazore za rad pod visokim naponom.

Okruženja primjene za ove kategorije osigurača značajno se razlikuju. Niskonaponski osigurači štite opremu kao što su motori, transformatori, rasvjetni krugovi i elektronička opterećenja u zgradama i industrijskim objektima. Visokonaponski osigurači prvenstveno se koriste u sustavima prijenosa i distribucije električne energije, štiteći transformatore, rasklopne uređaje i nadzemne vodove gdje struje kvara mogu doseći desetke tisuća ampera i zahtijevaju specijalizirane mogućnosti prekida.



2.2 AC vs DC osigurači

Razlika između vrsta osigurača za izmjeničnu i istosmjernu struju proizlazi iz temeljnih razlika u ponašanju struje i karakteristikama luka. Izmjenična struja prirodno prelazi nulu dva puta po ciklusu (obično 120 puta u sekundi u sustavima od 60 Hz), osiguravajući prirodne točke gašenja luka. Ovaj fenomen -prelaska nule omogućuje izmjeničnim osiguračima da lakše prekinu struje kvara, budući da se luk prirodno gasi kada se struja približi nuli.

Osigurači za istosmjernu struju suočavaju se sa znatno većim izazovima jer istosmjerna struja održava konstantan polaritet i magnitudu, ne pružajući prirodne nulte-točke prijelaza za gašenje luka. Posljedično, tipovi osigurača za istosmjernu struju zahtijevaju poboljšane sposobnosti-gašenja luka, uključujući specijalizirana punila, dulje staze luka i jače magnetske značajke-izbacivanja za prisilno gašenje luka. Kontinuirana priroda istosmjerne struje znači da jednom kada se luk uspostavi, on ima tendenciju da se održi, zahtijevajući agresivnije mehanizme prekidanja.

Izbor između ovihvrste osiguračabitno ovisi o karakteristikama elektroenergetskog sustava. AC osigurači prikladni su za tradicionalne električne distribucijske sustave, motorne pogone i većinu industrijske opreme. Osigurači istosmjerne struje bitni su za sustave baterija, solarne fotonaponske instalacije, električna vozila i pogone istosmjernih motora gdje odsutnost prirodnih strujnih prolaza nule-zahtijeva posebne mogućnosti prekida. Moderni istosmjerni osigurači često uključuju značajke magnetskog izgaranja i proširene lučne komore za učinkovito prekidanje istosmjernih struja kvara.





Električne vrijednosti za snimanje

Pri razvrstavanjuvrste osigurača, inženjeri prvo moraju uhvatiti električne vrijednosti:

Nazivna struja (In):Kontinuirana struja koju osigurač može nositi bez topljenja.

Nazivni napon:Razlikujeniskonaponski osigurači(do 1000V) odvisokonaponski osigurači(iznad 1000 V).

Očekivana struja-kratkog spoja (Isc):Maksimalna struja kvara koju sustav može isporučiti. Osiguračprekidanje ocjenemora biti veća ili jednaka ovoj vrijednosti.

Vrijeme-trenutna krivulja:Definira brzinu odziva osigurača; povezan s I²t (propušten-energija).



Mehanički i čimbenici okoliša

Osigurači se razlikuju ne samo po električnim vrijednostima, već i po fizičkoj otpornosti. Parametri uključuju:

Vrsta montaže: PCB, montaža na ploču, inline, DIN tračnica ili vijčani spoj.

Kontaktni otpor: niske vrijednosti smanjuju stvaranje topline na stezaljkama.

Porast temperature: Pretjerana toplina skraćuje životni vijek osigurača i utječe na točnost.

IP ocjena: Određuje otpornost na prašinu i vodu za vanjsku upotrebu ili upotrebu u automobilu.



Sukladnost i standardi koje morate zadovoljiti

Svaka kategorija osigurača povezana je s međunarodnim standardima:

UL 248:Pokriva klasifikacije osigurača u Sjevernoj Americi.

IEC 60269:Globalni standard za-niskonaponske osigurače.

UL 4248:Upravlja držačima osigurača, osiguravajući sigurnu instalaciju.

ISO 8820:Zahtjevi za automobilske osigurače.

Neusklađivanje tipa osigurača s odgovarajućim certifikatom može poništiti sukladnost i izložiti sustav rizicima.

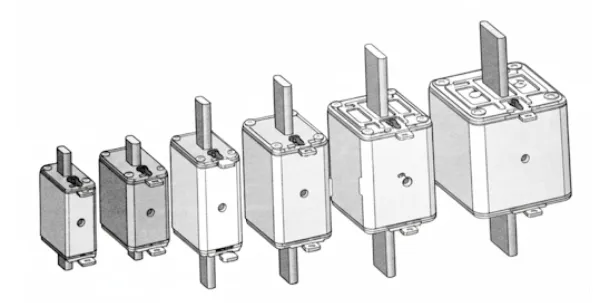

3.1 NH osigurači (niskonaponski visoki prekidni kapacitet)

NH osigurači(od njemačkog "Niederspannungs-Hochleistungs") su uređaji niskog-napona, visoke prekidne moći. Dizajnirani su za razdjelne ploče, centre za upravljanje motorima i teška industrijska opterećenja. S prekidnim kapacitetima do 120kA, NH osigurači štite od teških kratkih spojeva u ni-naponskim mrežama.

Klasa napona: Tipično do 690V AC.

Primjene: Industrijska sklopna oprema, distribucija električne energije, pomoćna zaštita za strujne prekidače.

Prednosti: Visoka prekidna sposobnost, standardizirane dimenzije.

Tipovi osigurača NH potječu iz Njemačke i predstavljaju značajnu kategoriju osigurača visoke prekidne sposobnosti dizajniranih za niskonaponske industrijske primjene. Oznaka "NH" označava "Niederspannung Hochleistung" (niskonaponski visoki učinak), odražavajući njihovu sposobnost prekidanja vrlo visokih struja kvara uz zadržavanje kompaktnih dimenzija. ovevrste osiguračakarakterizirani su svojim prepoznatljivim sustavom kontakta-oštrice i robusnom keramičkom konstrukcijom tijela, što im omogućuje da u nekim konfiguracijama postignu vrijednosti prekida veće od 100 kA.

Konstrukcija NH osigurača uključuje nekoliko ključnih elemenata dizajna koji pridonose njihovoj učinkovitosti osigurača visoke prekidne sposobnosti. Keramičko kućište pruža izvrsnu mehaničku čvrstoću i toplinsku stabilnost, dok kontakti-oštrice noža osiguravaju pouzdane električne veze i olakšavaju jednostavnu zamjenu. Unutarnja konstrukcija sadrži višestruke paralelne elemente osigurača okružene punjenjem od kvarcnog pijeska, koji služi i kao medij za-gašenje luka i pruža mehaničku podršku tijekom prekida kvara.

NH osigurači nalaze široku primjenu u centrima za upravljanje industrijskim motorima, sustavima distribucije električne energije i zaštiti opreme gdje se očekuju visoke struje kvara. Njihove standardizirane veličine (000, 00, 0, 1, 2, 3 i 4) pružaju fleksibilnost u usklađivanju zahtjeva zaštite s određenim primjenama. Kombinacija visoke sposobnosti prekidanja, kompaktne veličine i pouzdanog rada čini tipove NH osigurača posebno prikladnim za moderna industrijska postrojenja gdje prostorna ograničenja i visoke razine struje kvara zahtijevaju učinkovita zaštitna rješenja.



3.2 Cilindrični (NF) osigurači

Cilindrični osigurači, također poznati kao patronski osigurači, među najčešćim suvrste osiguračau elektronici i industrijskom upravljanju. Standardizirani su prema IEC 60269 i dolaze u veličinama kao što su 6×32 mm, 10×38 mm, 14×51 mm i 22×58 mm.

Primjene: Potrošačka elektronika, rasvjeta, industrijski releji, mali motori.

Prednosti: Kompaktan, laka zamjena, široka dostupnost.

Nedostaci: Niže vrijednosti struje u usporedbi s NH ili pričvršćenim osiguračima.

Cilindrični tipovi osigurača, također poznati kao patronski osigurači, predstavljaju jednu od najčešćih i najsvestranijih kategorija električnih zaštitnih uređaja diljem svijeta. ovevrste osiguračakarakterizira njihova cjevasta konstrukcija s metalnim završnim kapama koje pružaju i mehaničku potporu i električne spojne točke. Standardizirane dimenzije cilindričnih osigurača, uključujući popularne veličine kao što su 6×32mm, 10×38mm, 14×51mm i 22×58mm, osiguravaju zamjenjivost i pojednostavljuju postupke nabave i održavanja.

Unutarnja konstrukcija cilindričnih osigurača razlikuje se ovisno o njihovoj namjeni i zahtjevima izvedbe. Brzo{1}}verzije imaju elemente od tanke žice dizajnirane za brzo topljenje u uvjetima prekomjerne struje, što ih čini idealnim za zaštitu poluvodiča i osjetljive elektronske opreme. Varijante sporog-puhanja uključuju elemente toplinske mase koji mogu izdržati privremena preopterećenja, kao što su struje pokretanja motora, dok još uvijek pružaju pouzdanu zaštitu od struje kvara.

Europsko i azijsko-pacifičko tržište široko je usvojilo standarde cilindričnih osigurača, s varijacijama u dizajnu terminala i karakteristikama izvedbe. Uobičajene primjene uključuju upravljačke krugove motora, sustave rasvjete, zaštitu elektroničke opreme i-električnu distribuciju opće namjene. Kompaktna veličina i standardizirani rasporedi montaže ovih tipova patronskih osigurača olakšavaju integraciju u različite dizajne opreme dok istovremeno pružaju pouzdanu prekostrujnu zaštitu u različitim rasponima napona i struje.



3.3 BS osigurači s vijčanim spojem

Vijčani osiguračiuobičajeni su u aplikacijama za EV, zaštitu baterija i DC sustave. Učvršćuju se vijčanim ili vijčanim spojevima, čime se osigurava mali kontaktni otpor i visoka pouzdanost. Rasponi napona često uključuju opcije od 200Vdc, 500Vdc i 750Vdc.

Primjene: električna vozila, sustavi za pohranu energije, industrijski DC sabirnici.

Prednosti: izvrsna cjelovitost kontakta, mali gubitak snage.

Protiv: Zahtijeva kontrolu momenta i periodične toplinske provjere.

BS vijčani spojni osigurači predstavljaju specijaliziranu kategorijuvrste osiguračadizajniran posebno za aplikacije s visokom{0}}strujom koje zahtijevaju sigurne mehaničke veze. Ove vrste osigurača s vijcima imaju robusne rasporede terminala s navojnim spojevima koji osiguravaju mali kontaktni otpor i pouzdanu električnu izvedbu u zahtjevnim okruženjima. Dizajn spoja s vijcima pruža vrhunsku mehaničku stabilnost u usporedbi s kontaktima s oštricom ili ferulom, što ih čini idealnim za primjene podložne vibracijama, toplinskim ciklusima i visokim strujnim naprezanjima kvara.

Opseg primjene BS osigurača s vijcima značajno se proširio s rastom električnih vozila i sustava za pohranu energije. Primjene EV osigurača obično uključuju istosmjerne napone u rasponu od 200 Vdc do 750 Vdc, gdje je pouzdano prekidanje velikih struja kvara ključno za sigurnost putnika i zaštitu opreme. Sustavi za zaštitu baterija koriste tipove osigurača s vijcima za pružanje primarne prekostrujne zaštite uz održavanje niskog pada napona i pouzdanog rada tijekom duljih razdoblja servisiranja.

Konstrukcijske značajke spojnih osigurača s vijcima uključuju terminale za-teška opterećenja dizajnirane za spajanje kabelskih papučica, robusna keramička ili kompozitna kućišta za mehaničku čvrstoću i specijalizirane-sustave za gašenje luka optimizirane za DC aplikacije. Dizajn terminala prilagođava se različitim veličinama kabela i načinima spajanja, pružajući fleksibilnost u dizajnu i instalaciji sustava. ovevrste osiguračaposebno su vrijedni u primjenama gdje su dostupnost održavanja i pouzdanost veze najvažniji.



3.4 Europski četvrtasti osigurači

Osigurači četvrtastog tijelanaširoko se koriste u industrijskim sustavima i sustavima obnovljive energije. Oni nude višestruke dizajne terminala, kao što su ravni, oštri ili vijčani krajevi, i često se biraju za njihpoluvodički osiguračaplikacije.

Primjene: Inverteri, UPS, industrijski pogoni, solarni nizovi.

Prednosti: Modularno, visoke strujne vrijednosti, nizak I²t za zaštitu poluvodiča.

Protiv: glomazan, zahtijeva odgovarajući hardver za montažu.

Europski četvrtasti osigurači čine posebnu kategorijuvrste osiguračakarakteriziran pravokutnim dizajnom kućišta i raznovrsnim konfiguracijama terminala. Ove četvrtaste vrste osigurača nude više opcija terminala, uključujući terminale s ravnim noževima, noževe u američkom- stilu i specijalizirane terminale za zaštitu poluvodiča, pružajući fleksibilnost za različite zahtjeve primjene. Kvadratni dizajn tijela optimizira iskorištenje unutarnjeg volumena, omogućavajući poboljšane mogućnosti gašenja luka-i poboljšano upravljanje toplinom u usporedbi s cilindričnim alternativama.

Raznolikost priključaka dostupna u četvrtastim osiguračima odgovara specifičnim potrebama primjene u industrijskim sektorima. Plosnati terminali pružaju kompaktne priključke prikladne za elektroničku opremu i upravljačke ploče, dok nožasti terminali nude veći kapacitet struje za aplikacije distribucije energije. Varijante poluvodičkih osigurača imaju specijalizirani dizajn terminala optimiziran za zaštitu energetskih elektroničkih uređaja kao što su IGBT, tiristori i energetske diode u industrijskim pogonima i sustavima obnovljive energije.

Industrijske aplikacije i aplikacije za pohranjivanje energije opsežno koriste osigurače europskog četvrtastog tijela zbog njihove kombinacije visokih performansi i fleksibilnosti instalacije. ovevrste osiguračaobično se nalaze u motornim pogonima, UPS sustavima, sustavima za pohranu baterije i instalacijama obnovljive energije gdje su pouzdana zaštita i jednostavno održavanje ključni. Standardizirane dimenzije za ugradnju olakšavaju integraciju panela, dok raznolikost dostupnih ocjena osigurava optimalnu koordinaciju zaštite s drugim komponentama sustava.



3.5 Sjevernoamerički cijevni osigurači (klasa J, R, T, itd.)

U Sjevernoj Americi, UL 248 definira standardiziranoklase osiguračapoput klase J, R, T, L i drugih. Svaki ima specifičan napon, struju i vrijednosti prekida, kao i standardizirane dimenzije za zamjenjivost.

Osigurači klase J:Kompaktan, visoke prekidne snage, često se koristi u industrijskim upravljačkim pločama.

Osigurači klase T:Vrlo brzo-djeluje, idealno za UPS i zaštitu poluvodiča.

Osigurači klase R:Dostupan u verzijama-odgode i brzog-djelovanja za opću-namjenu.

Ove klase osigurača čine zamjenu jednostavnom i jamče kompatibilnost s držačima osigurača s popisa UL-.

Sjevernoameričke klasifikacije cijevnih osigurača predstavljaju sveobuhvatan sustavvrste osiguračastandardiziran prema UL 248 standardima, pružajući specifične karakteristike performansi za različite primjene. Tipovi osigurača klase T poznati su po svojim brzim-karakteristikama i visokoj prekidnoj snazi, što ih čini idealnim za zaštitu osjetljive elektroničke opreme i poluvodičkih uređaja. Ovi osigurači imaju kompaktne dimenzije s iznimnim mogućnostima prekidanja struje kvara, često prekoračujući nazivne vrijednosti prekida od 200 kA.

Osigurači klase J nude varijante s brzim-djelovanjem i-odgodom, pružajući svestranost za zaštitu motora i-opće namjene. Verzije s vremenskom-odgodom prilagođavaju se strujama pokretanja motora dok istovremeno pružaju pouzdanu zaštitu od greške, što ih čini popularnima u aplikacijama za upravljanje industrijskim motorima. Osigurači klase R na sličan način pružaju opcije brze-odgode, ali imaju terminale-tipa odbijanja koji sprječavaju ugradnju ne{8}}strujnih-ograničavajućih osigurača u njihove držače, osiguravajući dosljednu izvedbu zaštite.

Prijave za zaštitu poluvodiča u velikoj mjeri koriste specijalizirane sjevernoameričke cijevne osigurače dizajnirane za zaštitu energetskih elektroničkih uređaja u sustavima za punjenje električnih vozila, sustavima upravljanja baterijama i industrijskoj upravljačkoj opremi. Ove vrste poluvodičkih osigurača imaju ultra{1}}karakteristike brzog odziva s vremenima pražnjenja mjerenim u milisekundama, štiteći skupe energetske poluvodiče od oštećenja tijekom stanja kvara. Kombinacija velike -brzine odziva i visokog kapaciteta prekidanja čini ovovrste osiguračaneophodan za moderne primjene energetske elektronike gdje su cijena opreme i pouzdanost ključni čimbenici.





4.1 Brzi{1}}djelujući naspram sporih-pregorjelih osigurača

Jedna od najvažnijih razlika međuvrste osiguračaje brzina odgovora:

Brzo{0}}osigurači:Dizajniran za brzi prekid pri malim preopterećenjima; idealan za poluvodičke uređaje.

Spori{0}}osigurači:Otporan na privremene udare (kao što su struje pokretanja motora), ali otvoren tijekom trajnih preopterećenja.

Odabir pogrešne karakteristike dovodi do neugodnog okidanja ili nedovoljne zaštite.

Razlika između tipova brzog-osigurača i sporog{1}}osigurača leži u njihovim vremenskim-strujnim karakteristikama i namjeni. Brzo{4}}osigurači dizajnirani su za brzo djelovanje kada su podvrgnuti uvjetima prekomjerne struje, obično se otvaraju u roku od nekoliko sekundi ili djelića sekunde kada struja premaši njihovu nazivnu vrijednost. ovevrste osiguračaimaju tanke elemente osigurača s minimalnom toplinskom masom, što omogućuje brzo zagrijavanje i taljenje kada se pojave struje kvara. Brz odziv čini ih idealnim za zaštitu osjetljivih elektroničkih komponenti, poluvodiča i opreme koja ne može tolerirati čak ni kratka stanja prekomjerne struje.

Spori{0}}osigurači, nasuprot tome, sadrže elemente toplinske mase ili posebne legure koje mogu izdržati privremene uvjete prekomjerne struje tijekom unaprijed određenih vremenskih razdoblja. Ovi tipovi osigurača su projektirani da dopuste normalne radne prijelazne pojave, kao što su struje pokretanja motora, udarne struje transformatora i struje punjenja kondenzatora, dok još uvijek pružaju pouzdanu zaštitu od dugotrajnih prekostrujnih stanja. Karakteristika vremenskog-odgode postignuta je konstrukcijom s dva-elementa, gdje opružni-element okidača radi za uvjete prekomjerne struje, dok toplinski element upravlja uvjetima preopterećenja.

Izbor primjene između ovih vrsta osigurača ovisi o karakteristikama opterećenja i zahtjevima zaštite. Brzo{1}}osigurači izvrsni su u primjenama zaštite poluvodiča gdje je brzo otklanjanje kvara ključno za sprječavanje oštećenja komponente. Energetska elektronika, elektronički sklopovi i mjerna oprema obično zahtijevaju brzo{3}}zaštitu. Spori-osigurači poželjni su za zaštitu motora, krugove rasvjete s velikim udarnim strujama i izvore napajanja gdje se očekuju privremene prekomjerne struje tijekom normalnog rada. Razumijevanje ovih karakteristika osigurava pravilan odabir osigurača za optimalnu zaštitu opreme.



4.2 Razumijevanje I²t i koordinacije

Parametar I²t predstavlja temeljnu karakteristiku svihvrste osigurača, kvantificirajući toplinsku energiju kroz koju osigurač propušta tijekom svog rada. Ovaj parametar, mjeren u amper-sekundama na kvadrat, ključan je za razumijevanje učinkovitosti osigurača i osiguravanje pravilne koordinacije s drugim zaštitnim uređajima. Vrijednost I²t sastoji se od dvije komponente: I²t pred{3}}luka (energija apsorbirana prije nego što se element osigurača otopi) i ukupna I²t (energija od inicijacije kvara do potpunog prekida struje).

Vremenske-strujne krivulje pružaju grafički prikaz radnih karakteristika osigurača, pokazujući odnos između primijenjene struje i vremena isključivanja za različite vrste osigurača. Ove su krivulje bitne za studije koordinacije zaštite, omogućujući inženjerima da potvrde da će osigurači raditi ispravnim redoslijedom tijekom stanja kvara. Pravilna koordinacija osigurava da radi samo osigurač koji je najbliži kvaru, smanjujući prekide u sustavu i održavajući napajanje nezahvaćenih strujnih krugova.

Koordinacija između različitihvrste osiguračai drugih zaštitnih uređaja zahtijeva pažljivu analizu vreme-strujnih karakteristika i I²t vrijednosti. Uzvodni zaštitni uređaji moraju imati dovoljno veće vrijednosti I²t i duža vremena rada kako bi omogućili nizvodnim uređajima da prvi otklone greške. Ova selektivna koordinacija posebno je važna u kritičnim aplikacijama kao što su bolnice, podatkovni centri i industrijski procesi gdje nepotrebni prekidi napajanja mogu rezultirati značajnim operativnim i financijskim učincima. Suvremeni računalno-alati za analizu olakšavaju studije koordinacije pružajući detaljne usporedbe karakteristika osigurača i performansi sustava.



Propuštena energija osigurača (I²t) opisuje toplinski stres koji se prenosi na zaštićenu opremu tijekom uklanjanja kvara. Nizak I²t je vitalan za zaštitu poluvodiča. Konsultiraju se i inženjerivrijeme-strujne krivuljeza koordinaciju osigurača s prekidačima, osiguravajući selektivnost.

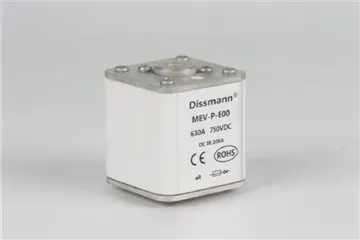

5.1 EV i osigurači za baterije

EV osiguračidizajnirani su za visoko{0}}naponske istosmjerne primjene u električnim vozilima i sustavima za pohranu energije. Moraju izdržati okruženja od 400 V–1000 Vdc, nositi se s velikim udarnim strujama i sigurno prekidati velike struje kvara.

Primjene: EV baterije, DC brzi punjači, -ugrađeni punjači (OBC).

Značajke: Visoka DC prekidna sposobnost, kompaktno pakiranje, otpornost na vibracije.



Brzo širenje tehnologije električnih vozila potaknulo je razvoj specijaliziranih tipova osigurača za električna vozila dizajniranih za ispunjavanje jedinstvenih zahtjeva zaštite visoko-naponskih istosmjernih sustava. ovevrste osiguračarade u izazovnim okruženjima karakteriziranim istosmjernim naponima u rasponu od 400 V do 1000 V, visokim strujama kvara i strogim sigurnosnim zahtjevima za zaštitu putnika. Primjene u električnim vozilima zahtijevaju osigurače koji mogu sigurno prekinuti istosmjernu struju kvara uz zadržavanje kompaktnih dimenzija i lagane konstrukcije kako bi se smanjila težina vozila i maksimizirala učinkovitost.

Primjene baterijskih osigurača proširuju se izvan električnih vozila i uključuju sustave za pohranu energije, neprekidne izvore napajanja i mrežne-instalacije baterija. Ovi sustavi zahtijevaju zaštitne uređaje koji se mogu nositi s jedinstvenim karakteristikama struja kvara baterije, koje mogu doseći izuzetno visoke razine zbog niskog unutarnjeg otpora modernih litij-ionskih baterijskih sustava. Osigurači za zaštitu akumulatora moraju osigurati pouzdan rad u širokim temperaturnim rasponima uz održavanje niskog pada napona kako bi se povećala učinkovitost sustava.

Konstrukcija električnih i baterijskih osigurača uključuje napredne materijale i značajke dizajna kako bi zadovoljila ove zahtjevne zahtjeve. Posrebreni-kontakti minimaliziraju kontaktni otpor i pad napona, dok specijalizirani-sustavi za gašenje luka osiguravaju pouzdan prekid istosmjerne struje. Značajke upravljanja toplinom sprječavaju pregrijavanje tijekom normalnog rada, dok robusna kućišta pružaju mehaničku zaštitu u automobilskim okruženjima izloženim vibracijama, ekstremnim temperaturama i mogućim oštećenjima od udarca. Ove specijaliziranevrste osiguračapodvrgnuti se opsežnim ispitivanjima u skladu sa sigurnosnim standardima za automobile, uključujući testiranje sudara i zahtjeve ekološke trajnosti.



5.2 PV i osigurači za obnovljivu energiju

gPV osiguračispecijalizirani su za fotonaponske primjene. Oni štite solarne panele, kombinirane kutije i pretvarače od prekomjerne i povratne struje.

Napon: Uobičajene vrijednosti uključuju 1000Vdc i 1500Vdc.

Primjene: Solarne farme, kombinirane kutije, centralni pretvarači.

Značajke: Dizajnirano za dugotrajno rukovanje niskom prekomjernom strujom u PV nizovima.

Fotonaponski sustavi zahtijevaju specijalizirane tipove fotonaponskih osigurača dizajniranih za rukovanje jedinstvenim karakteristikama solarnih instalacija, uključujući uvjete povratne struje, visoke temperature okoline i izazove prekida istosmjernog luka. ovevrste osiguračasu klasificirani kao gPV (fotonaponski osigurači opće namjene) prema međunarodnim standardima, posebno projektirani za zaštitu nizova solarnih panela, kombiniranih kutija i inverterskih ulaza. Klasifikacija gPV osigurava da osigurači mogu sigurno prekinuti prekomjernu i povratnu struju koja se mogu pojaviti u fotonaponskim sustavima.

Primjene solarnih osigurača obuhvaćaju zaštitu niza, zaštitu spojne kutije i funkcije odvajanja istosmjerne struje u stambenim i-komunalnim instalacijama. Žičani osigurači štite pojedinačne žice solarnih panela od prekomjernih strujnih uvjeta uzrokovanih kvarovima na zemlji, lučnim kvarovima ili uvjetima povratnog napajanja. Primjene kombiniranih kutija zahtijevaju osigurače koji se mogu koordinirati s drugim zaštitnim uređajima, a istodobno pružaju pouzdane mogućnosti izolacije za potrebe održavanja. Teška radna okolina solarnih instalacija, uključujući ekstremne temperature, UV izloženost i vremenske uvjete, zahtijeva robusnu konstrukciju osigurača.

Sustavi obnovljive energije osim solarne, uključujući vjetar i instalacije za pohranu energije, koriste specijaliziranevrste osiguračadizajniran za njihove specifične zahtjeve zaštite. Primjene vjetroturbina zahtijevaju osigurače koji mogu nositi s strujom kvara generatora i pružiti pouzdanu zaštitu u okruženjima s visokim-vibracijama. Primjene za pohranu energije zahtijevaju osigurače prikladne za zaštitu baterija i za potrebe međusobnog povezivanja na mrežu. Integracija obnovljivih izvora energije u električne mreže zahtijeva pažljivu koordinaciju zaštitnih sustava kako bi se osigurao pouzdan rad uz održavanje stabilnosti i sigurnosti mreže.



5.3 Osigurači za zaštitu poluvodiča

ovepoluvodički osigurači, koji se nazivaju i aR osigurači, iznimno brzo-djeluju kako bi zaštitili osjetljivu energetsku elektroniku kao što su IGBT, ispravljači i pogoni. Imaju vrlo nizak I²t i obično imaju kvadratno-kućište ili tipove s vijcima.

Primjene: pogoni promjenjive frekvencije, UPS, pretvarači velike-napone.

Prednosti: Štiti skupe poluvodiče, osigurava minimalno propuštanje-energije.

Protiv: ograničena-uporaba opće namjene; moraju biti upareni s drugim zaštitnim uređajima.

Poluvodički zaštitni osigurači predstavljaju visoko specijaliziranevrste osiguračaprojektiran za zaštitu skupih energetskih elektroničkih uređaja kao što su IGBT, energetski MOSFET, tiristori i energetske diode. Ove vrste poluvodičkih zaštitnih osigurača imaju ultra{1}}karakteristike brzog odziva s vremenima pražnjenja mjerenim u milisekundama ili čak mikrosekundama, sprječavajući oštećenje osjetljivih spojeva poluvodiča tijekom stanja kvara. Sposobnost brzog odgovora postiže se optimiziranim dizajnom elementa osigurača i naprednim sustavima za-gašenje luka.

aR klasifikacije osigurača (popratna zaštita strujnog kruga motora) pružaju posebnu zaštitu za motorne pogone i pogone promjenjive frekvencije gdje poluvodički uređaji kontroliraju rad motora. Ovi osigurači koordiniraju se sa zaštitom od preopterećenja motora, dok istovremeno osiguravaju pomoćnu zaštitu za poluvodičke sklopne uređaje. Oznaka aR osigurava da ovivrste osiguračaneće raditi tijekom normalnih uvjeta pokretanja motora dok pruža pouzdanu zaštitu tijekom stanja kvara poluvodiča.

Primjene poluvodičkih zaštitnih osigurača nastavljaju se širiti s proliferacijom energetske elektronike u industrijskoj automatizaciji, sustavima obnovljive energije, električnim vozilima i-mrežnim pretvaračima. Moderni industrijski pogoni, UPS sustavi i oprema za pretvorbu energije oslanjaju se na ove specijalizirane osigurače za zaštitu višemilijunskih -instalacija od skupih kvarova poluvodiča. Kriteriji odabira poluvodičkih zaštitnih osigurača uključuju I²t kompatibilnost sa zaštićenim uređajima, vrijednosti napona prikladne za rad sustava i mehaničke konfiguracije prikladne za specifične dizajne opreme. Pravilna primjena ovihvrste osiguračaosigurava pouzdan rad opreme uz smanjenje troškova održavanja i zastoja sustava.





Svakivrsta osiguračamora biti u skladu s međunarodnim ili regionalnim standardima. Ove norme definiraju naponske klase, dimenzije, postupke ispitivanja i sigurnosne granice.

UL 248:Sjevernoamerički standard osigurača. Definira klasu J, R, T, L, CC i mnoge druge.

IEC 60269:Globalni standard ni{0}}naponskih osigurača, koji pokriva cilindrične, NH i kvadratne-osigurače.

ISO 8820:Standardni osigurač za automobile, pokriva osigurače s oštricom i -niznim osiguračima.

RoHS & REACH:Usklađenost s okolišem za opasne tvari.

Odabir osigurača koji nema odgovarajuću certifikaciju riskira i sigurnost i regulatorno odobrenje. Inženjeri moraju provjeriti imaju li osigurači odgovarajuće oznake (UL Listed, CSA, VDE, CE).

Međunarodni standardi reguliraju dizajn, ispitivanje i primjenu raznihvrste osiguračakako bi se osigurala dosljedna izvedba i sigurnost kod različitih proizvođača i aplikacija. UL 248 predstavlja sveobuhvatnu sjevernoameričku normu koja pokriva električne osigurače, s posebnim potkategorijama koje se odnose na različite vrste osigurača uključujući klasu J, klasu T, klasu R i osigurače za zaštitu poluvodiča. Ova norma definira zahtjeve za rad, postupke ispitivanja i zahtjeve za označavanje kako bi se osigurao pouzdan rad i sigurnost korisnika.

IEC 60269 služi kao međunarodni standard za nisko{1}}naponske osigurače, pružajući detaljne specifikacije za konstrukciju osigurača, karakteristike izvedbe i postupke ispitivanja. Ovaj standard obuhvaća različite vrste osigurača, uključujući NH osigurače, cilindrične osigurače i nožaste osigurače koji se koriste diljem svijeta. IEC standard osigurava globalnu kompatibilnost i proizvođačima pruža dosljedne kriterije dizajna za razvoj pouzdanih zaštitnih proizvoda. Usklađenost s IEC 60269 proizvođačima osigurača omogućuje pristup međunarodnim tržištima uz osiguranje dosljednih karakteristika performansi.



Specijalizirane primjene zahtijevaju dodatne certifikate izvan osnovnih električnih standarda. ISO 8820 bavi se standardima osigurača za cestovna vozila, osiguravajući da automobilske aplikacije ispunjavaju specifične zahtjeve za otpornost na vibracije, temperaturne performanse i sigurnost u slučaju sudara. Propisi o zaštiti okoliša kao što su RoHS i REACH udarna proizvodnja osigurača ograničavanjem upotrebe opasnih materijala i zahtijevanjem dokumentacije o sastavu materijala. Ovi regulatorni zahtjevi utječu na odabirvrste osiguračau aplikacijama gdje je usklađenost s okolišem obavezna, poput potrošačke elektronike i automobilskih sustava.



7.2 Vrste osigurača u odnosu na standarde



Vrsta osigurača	Primarni standard	Regionalne varijante	Certifikacijska tijela	Posebni zahtjevi
NH osigurači	IEC 60269-2	DIN 43620, BS 88-2	VDE, BSI, KEMA	Ispitivanje visoke prekidne sposobnosti
Cilindrični osigurači	IEC 60269-3	UL 248-14, JIS C4604	UL, CSA, JET, VDE	Standardizacija veličine
Klasa J/T/R	UL 248 (razni dijelovi)	CSA C22.2 br. 106	UL, CSA	Ograničenje struje, značajke odbijanja
PV osigurači	IEC 60269-6, UL 2579	TUV 2PfG 1169/08.2007	TUV, UL, IEC CB	Obratna struja, vanjska izloženost
Poluvodički osigurači	IEC 60269-4	UL 248-13	UL, VDE, KEMA	Brz odgovor, nisam preciznost
Automobilski osigurači	ISO 8820	SAE J1284, DIN 72581	ISO, SAE, ECE	Vibracije, sigurnost od sudara





Pregledi certifikacije i sukladnosti mogu dovesti do kršenja propisa i sigurnosnih problema, osobito u aplikacijama koje zahtijevaju posebna odobrenja, kao što su automobilska, pomorska ili opasna mjesta. Korištenje ne-certificiranih tipova osigurača u primjenama koje zahtijevaju UL popis, CE oznaku ili druga regulatorna odobrenja može rezultirati odbijanjem opreme, problemima s osiguranjem i odgovornošću. Zahtjevi zaštite okoliša kao što je usklađenost s RoHS-om također se moraju uzeti u obzir u primjenama gdje je usklađenost s propisima obavezna.



Neusklađenost napona:Korištenje osigurača čiji je napon ispod sustava dovodi do rizika od nastavka električnog luka.

Zanemarena ocjena prekida:Ako struja kvara sustava premaši IR osigurača, može doći do katastrofalnog kvara.

Krivo vrijeme-trenutna karakteristika:Odabir sporog -osigurača za zaštitu poluvodiča može oštetiti uređaje.

Nadzor zaštite okoliša:Neuvažavanje porasta temperature, vibracija ili vlage smanjuje pouzdanost osigurača.

Zanemarivanje certifikacije:Ne-certificirani osigurači mogu proći revizije i provjere zakonske sukladnosti.
