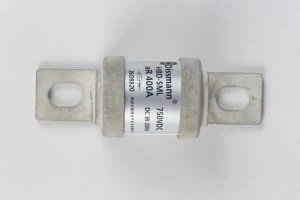

Karakteristike primjene brzog osigurača (osigurača)
Brzi osigurač (osigurač) ima jednovalno i složenovalno namatanje. Karakteristika jednovalnog namota je spajanje svih zavojnica iste polarnosti u seriju prema određenom pravilu u paralelni krak. Stoga čitav namot armature ima samo dvije paralelne grane.
U formuli koraka komutatora zavojnice namota vala, P je broj parova magnetskih polova; k je broj komutacijskih ploča; a je pozitivan cijeli broj koji Ys čini jednakim cijelom broju, koji je jednak broju paralelnih parova grana namota vala. Jednovalni namot a=1, a složeni navoj s a=2 naziva se dvovalni namot. Može se smatrati složenovalnim namotom koji se sastoji od paralelno dva jednovalna namota, tako da postoje 4 paralelna kraka;> To se dvoje može analizirati, ali se rijetko koriste. Od principa paralelnog spoja kruga, namotavanje vala zahtijeva samo dva kompleta četkica, odnosno set pozitivnih četkica i set negativnih četkica. Međutim, obično je broj skupina četki u namotu srednjeg vala istosmjernog motora i dalje jednak broju polova. Time se smanjuje trenutno opterećenje kontaktne površine četkica i segmenta komutatora, čime se skraćuje duljina komutatora. Uz to je korisna i komutacija struje zavojnice. DC namoti armature iz nekih razloga često uzrokuju neravnomjernu raspodjelu struje u svakoj paralelnoj grani, što povećava potrošnju bakra i pregrijava namote armature; ponekad se mogu pojaviti štetne iskre ispod četkica, što će negativno utjecati na rad motora. Povezivanje teoretskih izjednačenih potencijala unutar namotaja armature izravno žicama može poboljšati radne uvjete motora. Spojne žice posebno postavljene u tu svrhu nazivaju se izjednačujuće žice.
Karakteristike primjene:
Trenutni kapacitet:
Nazivna struja brzog osigurača (osigurača) izražava se efektivnom vrijednošću, a normalna struja je obično 30% do 70% nazivne nazivne struje. Kada se koristi brzi osigurač (osigurač), jedan kraj se zagrijava poluvodičkim uređajem, a drugi kraj hladi sabirnicom hlađenom vodom ili se obje strane hlade sabirnicom hlađenom vodom; ili se prisilno hlađenje zrakom koristi za kontrolu porasta temperature radi održavanja trenutnog kapaciteta.
Status veze priključka brzog osigurača (osigurača) u ispravljaču izravno utječe na porast temperature i pouzdan rad brzog osigurača (osigurača). Iz tog razloga kontaktna površina mora biti ravna i čista. Ako se želi ukloniti oksidni sloj s kontaktne površine neobložene sabirnice, zadana sila pritiska daje se tijekom ugradnje, a najbolje je da se kontaktna površina elastično deformira. Paralelni brzi osigurač (osigurač) zahtijeva otkrivanje pada napona kontaktne površine jedan po jedan.
Brzi porast temperature osigurača i potrošnja energije:
Brza potrošnja energije osigurača (osigurača) W=ΔUIw; ΔU=f (Iw) gdje je: Iw --- radna struja; ΔU --- brzi pad napona osigurača (osigurača).
Potrošnja električne energije brzih osigurača ima puno veze s otporom na hladnoću. Odabir brzog osigurača (osigurača) s malim otporom na hladnoću korisno je za smanjenje porasta temperature, a trenutni kapacitet uglavnom je ograničen porastom temperature. Kao što je ranije spomenuto, status veze priključka brzog osigurača (osigurača) također utječe na porast temperature brzog osigurača (osigurača), a potrebno je da porast temperature na priključku brzog osigurača (osigurača) ne bi trebao utjecati na rad njegovih susjednih uređaja. Eksperimenti su pokazali da brzi osigurač (osigurač) može raditi dulje vrijeme kada je porast temperature niži od 80 stupnjeva, a proizvod i dalje može raditi dulje vrijeme kada porast temperature iznosi 100 stupnjeva. Porast temperature od 120 stupnjeva kritična je točka trenutne sposobnosti. Ako porast temperature dosegne 140 stupnjeva Kada brzi osigurač (osigurač) ne može dugo raditi.
Trenutno se kemijska industrija općenito koristi sabirnicama sa vodenim hlađenjem i zračno hlađenim metodama kako bi smanjila porast temperature brzog osigurača. Sabirnice hlađene vodom posebno su učinkovite za niskonaponske osigurače brzog djelovanja (osigurači) poput 400-600V. Razlika u temperaturi između terminala brzog osigurača i vodeno hlađenog kraja sabirnice uglavnom iznosi 1,0 ～ 2,0 stupnja. Mnogi brzi osigurači velike snage (osigurači) konstruirani su u skladu s uvjetima hlađenja vodom. Korisnici se trebaju konzultirati s proizvođačem prije nego što ih koriste. Zračno hlađenje također je učinkovita metoda za smanjenje porasta temperature. Krivulja sposobnosti brzine vjetra koristi se za određivanje utjecaja brzine vjetra na porast temperature brzog osigurača (osigurača). Kada je brzina vjetra oko 5m / s, protok se općenito može povećati za 25%. Ako se poveća brzina vjetra, to neće imati očit učinak.
Proizvođač daje krivulju pada napona brzog osigurača (osigurača) i potrošnju energije pri nazivnoj struji. Mjerenje pada napona između dva terminala brzog osigurača (osigurača) može brzo izračunati stvarnu struju grane.
Uz to, u istoj trenutnoj situaciji protoka, porast temperature također je povezan s time prihvaća li brzi osigurač (osigurač) jednu ili dvostruku paralelu. Ispravljači velike snage proizvedeni u naprednim industrijskim zemljama često koriste brze osigurače (osigurače) u nizu s poluvodičkim uređajima, poput 700A × 2, 1400A × 2 i 2500A × 2. Priključak s brzim osiguračima s dvostrukom paralelnom konstrukcijom može biti što tanji kako bi se smanjio otpor. Jedna vrsta dvostruko paralelnog brzog osigurača (osigurača) povezana je vijcima i spojnim pločama, a druga vrsta je konstrukcija spojnih ploča (stezaljke) i dvije rastaljene (stezaljke) zavarene zajedno. Ova vrsta strukture je naprednija. Visokonaponski brzi osigurač (osigurač) ima veliki unutarnji otpor, posebno za proizvode iznad 800V. Keramički rukav školjke ima određenu duljinu i veliku površinu. Toplina koju stvara talina provodi se kroz punilo i ljusku kako bi odvojila toplinu, tako da je visokonaponski brzi osigurač (Osigurač) Učinak hlađenja zraka očigledniji.
Odabir prijelomnog kapaciteta:
Snaga ljuske brzog osigurača (osigurača) u velikoj mjeri određuje prekidnu sposobnost maksimalne struje kvara. Drugo, oblik metalnog osigurača unutar brzog osigurača (osigurač), sposobnost punila da apsorbira metalnu paru i toplinu i elektromotorna sila osigurača utječu na prekidnu sposobnost. Pri projektiranju ispravljača, struja kratkog spoja između faza&"; ispravljački transformator GG"; treba izračunati, a prema ovoj struji treba odabrati brzi osigurač (osigurač) s dovoljnom prekidnom moći. Nedovoljna prekidna sposobnost Brzi osigurač (osigurač) nastavit će gorjeti dok ne eksplodira. U težim slučajevima uzrokovat će izmjenične i istosmjerne kratke spojeve. Stoga je nazivna prekidna sposobnost sigurnosni indeks.
Uz to, raspršenost proizvodnje proizvoda također je jedan od čimbenika koji utječe na lomnu sposobnost.
Problem koji je lako zanemariti je faktor snage linije kada se dogodi kvar kratkog spoja, a energija luka koja nastaje kada se otvori brzi osigurač (osigurač) u velikoj je vezi s induktivitetom kruga. Kada je linijski faktor snage cosφ< 0,2,="" prekidna="" sposobnost="" je="" posebno="">
Energija prekida brzog osigurača (osigurača) Wo=Wa + Wr + W1
Gdje: Wa --- energija luka; Wr --- otpor troši energiju; W1 --- induktivitet linije oslobađa energiju.
Kada prekidna sposobnost udovoljava zahtjevima GG; ispravljač GG; također je potrebno obratiti pažnju na vršnu vrijednost napona luka u trenutku prekida (naziva se GG; privremeni napon oporavka GG; u standard) da ne bude previsok i da ograniči brzi osigurač (osigurač) tijekom proizvodnje kako bi bio niži od poluvodiča Maksimalna vrijednost koju uređaj može podnijeti, inače će poluvodički uređaj biti oštećen. Stoga osigurač s najkraćim vremenom prekida (osigurač) nije nužno najprikladniji.
Kada se u istosmjernom krugu koristi brzi osigurač (osigurač), tijekom postupka prekida istosmjerne struje nema točke prijelaza nula nula. Ovo je teški uvjet za pouzdano prekidanje brzog osigurača (osigurača). Općenito, ako se koristi brzi osigurač (osigurač) U istosmjernom krugu može se koristiti samo brzi osigurač (osigurač) nazivnog napona 60%, najbolje je odabrati istosmjerni brzi osigurač (osigurač).
Odabir I2t:
Vrijeme taljenja t osigurača (osigurača) povezano je s veličinom struje osigurača I, a njegov zakon je obrnuto proporcionalan kvadratu struje. Slika 3 prikazuje krivulju odnosa t∞1 / I2, koja se naziva karakteristična krivulja drugog ampera osigurača (osigurača).
Razna električna oprema (uključujući električne mreže) ima određeni kapacitet preopterećenja. Kad je preopterećenje malo, mogu se pustiti da rade dugo. Kada se premaši određeni višestruki preopterećenje, osigurač (osigurač) mora pregorjeti u određenom vremenskom razdoblju. Da biste odabrali osigurač (osigurač) za zaštitu od preopterećenja i kratkog spoja, morate razumjeti karakteristike preopterećenja električne opreme i pravilno izvršiti ovu karakteristiku unutar zaštitnog opsega karakteristike drugog ampera osigurača (osigurača).
Vrijeme topljenja struje topljenja Io teoretski je beskonačno, što se naziva minimalna struja topljenja ili kritična struja, odnosno ako je struja topljenja manja od kritične vrijednosti, neće se stopiti. Odaberite nazivnu struju topljenja Ie bi trebala biti manja od Io; obično uzimaju omjer Io prema Ie 1,5 do 2,0, koji se naziva koeficijent taljenja. Ovaj koeficijent odražava različite zaštitne karakteristike osigurača (osigurača) kada je preopterećen. Ako osigurač (osigurač) želi zaštititi malu struju preopterećenja, koeficijent topljenja trebao bi biti niži; kako bi se izbjegla kratkotrajna prekomjerna struja kada motor počne topiti talinu, koeficijent topljenja trebao bi biti veći.
Nakon što trenutna sposobnost brzog osigurača udovolji zahtjevima struje kratkog spoja sustava, on može izolirati struju kvara kad se dogodi kvar kratkog spoja, ali može li zaštititi serijski spojene poluvodičke uređaje mora analizirati vrijednost I2t dva. Kad je vrijednost I2t brzog osigurača (osigurača) manja od vrijednosti I2t poluvodičkog uređaja, poluvodički uređaj može biti zaštićen. Vrijednost I2t tijekom kvara kratkog spoja podijeljena je u dva stupnja, i to predluk I2t i osigurač I2t. Vrijeme da se rastaljeni metal promijeni iz čvrstog u tekuće vrijeme je prije luka, oko 1,0 ～ 2,0 ms, što se može smatrati adijabatskim postupkom. Vremenski integral struje koju generira brzi osigurač (osigurač) tijekom tog razdoblja može se smatrati određenom vrijednošću koja je određena projektom. Vrijednost I2t prije luka jednaka je za različite materijale i konstanta je za svaki materijal. Kad se rastaljeni metal pretvori u paru, luk se počinje paliti. Tijekom postupka lučenja, struja se smanjuje s ograničenja struje na nulu. U ovoj fazi, I2t je stapajući I2t, što je varijabla. Ovaj postupak uglavnom ovisi o tome da punilo nagriza da upije energiju.
Pri projektiranju brzog osigurača (osigurača), kako bi se zadovoljilo kontinuirano povećanje nazivne struje poluvodičkih uređaja, moraju se poduzeti mnoge mjere, umjesto da se jednostavnim aritmetičkim metodama odabere brzi osigurač (osigurač). Eksperimenti su dokazali da kada je udvostručena nazivna struja, vrijednost I2t brzog osigurača (osigurača) 4 puta je veća od izvorne vrijednosti, dok se vrijednost I2t poluvodičkog uređaja povećava mnogo manja. Teže je smanjiti vrijednost I2t brzog osigurača (osigurača), a poduzete su razne mjere, poput razumne raspodjele osigurača, skraćivanja duljine taline, smanjenja rešetke luka i poboljšanja sposobnosti luka za gašenje luka materijal za gašenje. Vrijednost I2t jedan je od važnih pokazatelja odabranog brzog osigurača (osigurača).
Otpor izolacije:
Po iskustvu se pokazalo da je indeks izolacijskog otpora nakon prekida osigurača s brzim djelovanjem (osigurača) vrlo važan. Kalij i natrijeva sol dodani su velikom broju proizvoda 1990-ih. Natrijeva sol može poboljšati sposobnost loma rešetke luka. Otpor izolacije loše proizvedenog brzog osigurača (osigurača) uglavnom je niži od 0,3MΩ nakon prekida i postoji pojava curenja. U posebnim slučajevima, ponovno će se upaliti nakon određenog vremena nakon što je kvar prekinut, što će uzrokovati veći kvar. Kvalitetni brzi osigurač (osigurač) (s kalijevom soli i natrijevom soli) trebao bi stvoriti izolacijski otpor iznad 0,5MΩ nakon prekida. Brzi osigurač (osigurač) može postići izolacijski otpor veći od 1-30MΩ nakon 10 minuta prekida, što se može smatrati dobrom pouzdanošću.
Osim toga, kada se koristi brzi osigurač (osigurač), mora se uzeti u obzir njegov vijek trajanja i pouzdanost; indeks izolacijskog otpora nakon pucanja (GG gt; 0,5MΩ); privremeni napon oporavka trebao bi biti što niži; ne smiju se koristiti proizvodi s nevidljivim greškama itd.
